產品介紹
產品特性
■管理方便，操作簡單
可方便地通過后臺管理電腦對卡片進行發卡寫卡，建立用戶檔案，設置卡片有效使用期限、續期和權限控制（即在哪個或哪些讀卡控制一體機上讀卡）。每套系統使用卡片數量無上限，黑名單（掛失卡）存儲量1000張。操作簡單，接通本設備電源連接道閘即可，無需復雜連線。
■性能穩定，質量可靠
本設備采用進口工業級元器件和現代SMT制造工藝，在室外高溫曝曬下保持性能穩定可靠。具有開機自動調諧功能，先進的防死機電路設計，防浪涌、防錯接保護。外殼采用全防水、防塵封裝設計，適用于惡劣工作環境，耐低溫、抗高溫，可在室內外隨意安裝使用，D0、D1輸出，可與任意Wiegand26/34控制器主機連接使用。蜂鳴器聲音清脆響亮，不易受干擾變調。
■穿透性好，使用方便
不受車輛防護膜（如防爆隔熱膜）影響，可穿透任何汽車防爆隔熱膜（包括含金屬絲的防爆膜），適用于所有車輛。電子標簽放置到車內，無需搖窗戶可自動識別感應，不停車，不開窗讀卡；惡劣的天氣車主不再受車窗外的風雨雪影響。
■方向定位，互不干擾
具有方向定位功能，讀卡定向識別。本設備采用紅外定位和射頻傳輸同步通訊技術，雙通道工作模式，機器發送80度紅外掃描定位信號，遠距離卡發送的射頻數據（卡號）只有在本設備紅外掃描信號范圍內才能交換，紅外掃描范圍以外區域，遠距離卡與本設備之間數據不進行交換（讀卡區80度以外不讀卡）。本設備綜合了機身碼識別技術、碼分多址等技術，設備之間無相互干擾，抗金屬屏蔽設計，抗干擾能力強，具有良好的抗干擾性和嚴格的方向性，即使兩讀卡器緊挨著，只要紅外區不迭加就不會造成干擾，有效解決前后左右鄰近車道互擾問題。本設備出廠時設有機身碼，設備在發送80度的掃描信號時將機身碼同時發送，卡片被掃描信號喚醒后發射卡號的同時附帶發送該設備機身碼，設備收到卡號及機身碼后進行驗證，與本設備機身碼相符的卡號有效，與本設備機身碼不符合的卡號自動不識別。多臺設備同時使用時，需要設置不同的機身碼，徹底解決臨近車道或多車同時讀卡的串號干擾等諸多問題。
■接口豐富，拓展性好
本設備具有多種通訊接口輸出，同時具備維根26、維根34、主動RS485、被動RS485等多種傳輸格式，可兼容多種控制器系統。具有良好的拓展性，可在停車場、高速公路、遠距離識別領域通用。符合國際標準的接線方式，與控制器之間的數據傳輸距離遠，可達100米左右。
■排隊閱讀，功能強大
本設備使用排隊閱讀工作方式，一次只接受一張卡。本設備有4組撥碼開關，可進行數據格式傳輸、壓地感讀卡、進出通道多種功能設置（本設備有壓地感觸發讀卡和自動讀卡兩種方式，出廠默認為自動讀卡方式）。讀卡速度快，讀卡距離遠，具有良好的方向性，讀卡距離可控制（0～20米可調，我們建議設備信號覆蓋離閘桿前方6米范圍最佳），10～60公里時速可不停車讀卡。使用本設備可實現不停車讀卡，大大提高車流通過量，交通高峰期不再出現堵車排長龍現象。上下坡道、彎道出入口也可不停車讀卡，避免車輛熄火，半坡起動。
■無電磁輻射，無信號衰減
本設備是光激勵、TDMA、休眠喚醒、藍牙通信、數據控制等高新技術的結晶，為防止高頻電磁波輻射，降低卡片功耗，本設備采用了先進的紅外喚醒技術，電子標簽常處于休眠模式，在天線發送的紅外信號范圍內，被激活后發送射頻卡號，確?？ㄆ陨頍o射頻信號發射，也保障了無任何電磁波輻射對人體造成的傷害。設備和電子標簽沒有讀卡時沒有電磁輻射，讀卡時約10毫瓦（約為手機的二十分之一），對人體不會造成任何傷害。本設備讀卡距離0～20米調節，電子標簽和本設備長期工作不存在信號衰減。
■安全性能高，使用壽命長
本設備采用純工業級制造，超強防雷功能，電路每級設計都具有防護功能，全天候室內外工作，無需維護。系統使用加密識別技術，每套設備與卡片使用唯一通信密碼，確保系統使用的有效性和安全性。射頻功率小于10毫瓦，不受無委管制。與本設備配合使用的有源電子標簽采用最新的休眠激活方式工作，被動式發送卡號，待機時無能量消耗；卡片進入讀卡信號掃描范圍時，卡片被激活，自動打開電源發送卡號；卡片離開讀卡掃描范圍后，自動關閉電源進入休眠，大大延長卡片使用壽命。電子標簽使用大容量鋰亞電池，使用壽命5年以上，采用純數字式進口射頻基站芯片，無誤碼設計，穩定性好，產品抗干擾、抗衰老能力強，不受其它通信產品干擾（如：手機等無線通信產品），手機通話不會燒卡。
應用領域
◆ 黨政軍機關，企事業單位內部停車場。
◆ 無人值守地下車庫，月卡車庫，專用車庫。
◆ 花園別墅，住宅小區，商務大廈。
◆ 金融保險，社會公共場所。
技術參數
|
指 標
|
參 數
|
指 標
|
參 數
|
|
產品型號
|
TC321
|
所屬類別
|
遠距離感應卡讀卡控制一體機。
|
|
讀卡速度
|
≤0.1秒
|
讀卡模塊
|
工作頻率為433MHz的遠距離感應卡讀卡模塊。
|
|
刷卡間隔
|
≤0.5秒
|
支持卡類型
|
工作頻率為433MHz的遠距離專用感應卡。
|
|
標簽協議
|
TDMA
|
工作模式
|
光激勵定位、TDMA藍牙通信、休眠喚醒。
|
|
讀卡角度
|
80度
|
供電方式
|
通過專用電源供電或?qū)Ｓ眠m配器供電。
|
|
工作電壓
|
12V～18V直流
|
適配器
|
AC110V～220V/DC+12V。
|
|
工作電流
|
4A
|
數據傳輸
|
作為一體機使用時，無數據保存；作為讀卡器使用時，與控制器的數據傳輸為實時。
|
|
靜態電流
|
50mA
|
傳輸距離
|
作為一體機使用時，無數據傳輸；作為讀卡器使用時，與控制器的數據傳輸距離≤100米。
|
|
藍牙功率
|
≤10mW
|
通訊方式
|
作為一體機使用時，采用RS232/485通訊，用于綁定發卡機。
|
|
紅外發送頻率
|
38KHz
|
數據輸出格式
|
作為讀卡器使用時，與控制器的數據通訊采用國際標準Wiegand 26/34bit方式。
|
|
射頻接收頻率
|
433MHz
|
讀卡感應距離
|
0～20米（可調）
|
|
外殼材料
|
PVC及噴塑
|
天線裸板尺寸
|
100(L)×121(W)×30(H)mm
|
|
工作溫度
|
-30℃～75℃
|
整體外型尺寸
|
1360(L)×260(W)×100(H)mm
|
|
工作濕度
|
10%～95%RH
|
產品重量
|
13KG
|
設備安裝調試
.jpg)
1）安裝位置及高度

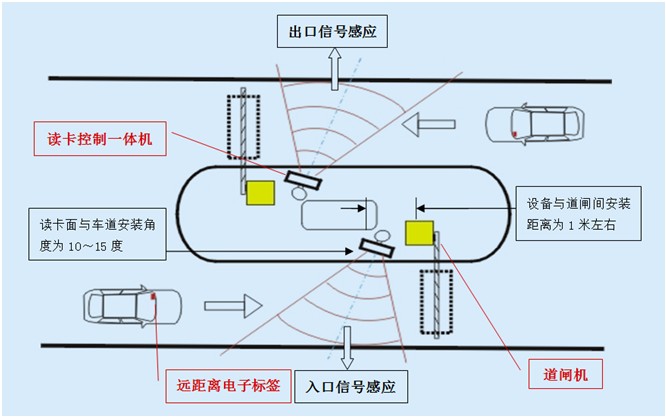

A、本設備支架安裝在道閘機前，與道閘間安裝距離為1米左右，位置以互不干涉為準，本設備的正面朝向來車方向。
B、本設備安裝高度：1.5米（可根據現場車輛的高度酌情調整，一般本設備的安裝高度比卡片安裝高度高出0.5～1米之間為最佳）。
2）讀卡距離調節
讀卡距離遠、近根據本設備發送的信號范圍所決定，當讀卡面角度與車道垂直時，讀卡距離最短；反之，當讀卡面朝向車開的方向角度越小，讀卡距離則越遠。
3）讀卡信號強度調節
讀卡信號強度的調節是為了增加讀卡靈敏度，克制因信號太強引起的不必要的干擾和誤動作。當信號強度開關全部調至OFF狀態時，信號強度進入全自動調節方式，如果有一個或多個開關調至ON狀態，信號的強度調節進入手動調節方式，開關由弱到強，全部為ON時信號為最強狀態。
4）讀卡角度調節
本設備角度調節步驟如下：
A、先將本設備的紅外窗口對準來車方向，開啟本設備。
B、將卡片安裝到測試車內。
C、將車子開到最佳讀卡位置（一般是離道閘桿4～5米）。
D、調整本設備的水平方向（從來車方向往路對面方向做緩慢調整）直至不讀卡，然后回調10度即可。
操作說明
1）設備時鐘設置
依次按“ENTER”鍵，分別進入“年-月-日-時-分-秒-退出設置”循環設置狀態，對應的設置位閃爍顯示；按“UP”、“DOWN”鍵對閃爍位進行加減；對秒設置時按“UP”、“DOWN”鍵為秒清零；按“MODE”鍵或無操作10秒后退出設置狀態。
2）用戶卡發行

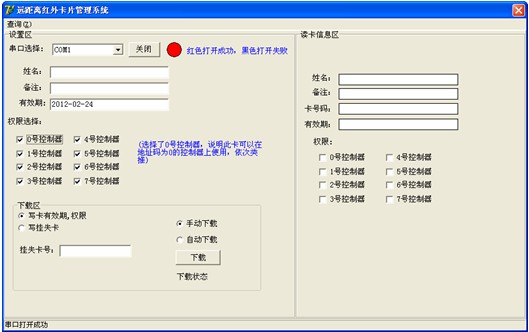

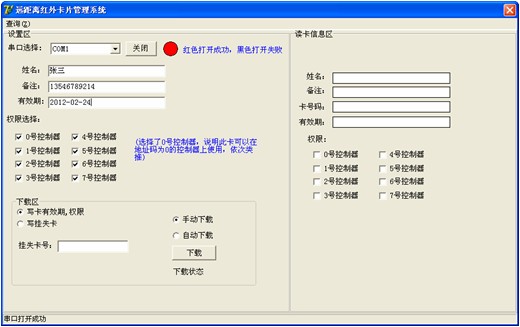

將AS-910發卡機連接管理電腦，分別連上RS232串口和USB口，發卡機亮綠燈。打開管理軟件--遠距離紅外卡片管理系統，然后拿一張卡片，將卡片上的圓形透光小窗口朝下，對準發卡機長條型透光窗口，放置于發卡機上面，使卡片處于在讀狀態；然后填寫姓名、備注、有效期、權限選擇（進出設備地址號，打“√”為選中），然后下載區選擇“寫卡有效期，權限”后，點擊【下載】按鈕，發卡機“嘀”一聲后，等待卡片讀出數據是否正確。讀卡信息區提示成功后，卡片就可以到遠距離讀卡控制一體機上讀卡開閘了。如下圖：
.jpg)
.jpg)
如果串口沒有打開，要重新選擇電腦的串口，然后打開。
3）用戶卡掛失（黑名單）

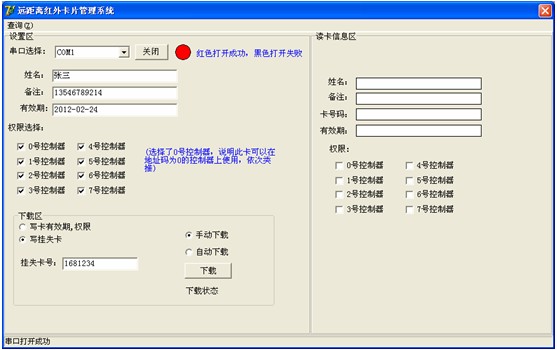

將AS-910發卡機連接管理電腦，分別連上RS232串口和USB口，發卡機亮綠燈。打開管理軟件--遠距離紅外卡片管理系統，然后拿一張卡片，將卡片上的圓形透光小窗口朝下，對準發卡機長條型透光窗口，放置于發卡機上面，使卡片處于在讀狀態；然后正確填寫要掛失的卡號碼，選擇“寫掛失卡”，然后點擊【下載】按鈕，下載成功后，將此掛失卡置于遠距離讀卡控制一體機前讀卡，讀到后“嘀”長鳴一聲并亮藍燈，表示掛失成功，該遠距離讀卡控制一體機已不能讀取該卡號對應的卡片。如下圖：
.jpg)
4）清除用戶卡掛失（黑名單）
當掛失數量過多時（超1000張）；按住控制器的“MODE”鍵超6秒進入清除掛失卡狀態，LCD屏顯示“CLEAR ALL”字樣，再按“ENTER”鍵確認清除掛失卡，LCD屏顯示“CLEAR OK”表示清除完成，2秒后自動退出。
注意事項
1）本設備上電后，紅色LED指示燈會常亮。當卡片被讀取時，紅藍LED燈會交替顯示，無卡時只亮紅色LED燈。
2）卡片光激活窗口在太陽光照射下會比室內讀卡距離近（太陽光有較強的紅外干擾），可將本設備紅外光調大些（調節SW2、SW3）。反之室內調小些。安裝調試時注意調整好此項參數。
3）異常處理（簡易故障排除）
現場應用常見異常處理表：
|
故障現象
|
可能導致故障的原因
|
處理辦法
|
|
設備電源燈不亮
|
①電源開關沒有打開。
|
①打開電源開關。
|
|
②電源模塊損壞。
|
②更換電源模塊。
|
|
|
電源LED紅色燈常亮但不讀卡
|
①設備死機。
|
①斷電再上電重啟設備。
|
|
②讀卡模塊損壞。
|
②換另一臺設備試試。
|
|
|
③卡片損壞。
|
③換另一張卡試試。
|
|
|
在讀卡區沒有電子標簽時設備藍色信號指示燈閃爍或常亮
|
①有同頻（433MHz）無線電信號干擾。
|
①找到干擾源并做處理。
|
|
設備藍色信號指示燈閃爍但是不能讀到電子標簽
|
①有同頻（433MHz）無線電信號干擾。
|
①找到干擾源并做處理。
|
|
②同時有多張電子標簽進入讀卡區。
|
②將多余的電子標簽移出讀卡區。
|
|
|
不能讀到電子標簽且設備的藍色指示燈不亮
|
①電子標簽損壞或電源開關未打開。
|
①換電子標簽或打開電源開關。
|
|
②天線板損壞。
|
②換天線板。
|
|
|
設備的讀卡距離近
|
①設備紅外發射窗口有遮擋物。
|
①移開遮擋物。
|
|
②卡片光激活窗口沒對準設備。
|
②校準卡片位置。
|
|
|
③卡片內電池電量低或損壞。
|
③更換電池。
|
|
|
④同時有多張卡進入讀卡區。
|
④將多余的電子標簽移走。
|
|
|
⑤電子標簽損壞。
|
⑤換卡。
|
|
|
⑥天線板損壞。
|
⑥換天線。
|
|
|
讀卡斷斷續續
|
①卡片處在有效讀卡區邊緣。
|
①調整卡片位置。
|
|
②卡片光激活窗口沒對準設備。
|
②調整卡片位置。
|
|
|
③有多張卡進入讀卡區。
|
③將多余的電子標簽移走。
|
|
|
④附近有同頻（433MHz）干擾源。
|
④找到干擾源并做處理。
|
|
|
設備讀卡但無數據輸出
|
①通信線路故障。
|
①檢查通信線路。
|
|
②通信設置不匹配。
|
②重新設置相關參數。
|
