產品介紹
門禁數據存儲控制器簡稱門禁控制器，MK系列分體式專業門禁控制器采用先進的高速運算電路以及Flash海量存儲技術設計，集處理、存儲、通訊功能于一體，具有同通訊口終端快速拆除的特點，軟件監控每個口的通訊活動，選用記憶接口處理單元，可支持由上級站裝入的微程序控制存儲器。產品設計上具有固有的可靠性，而擴充了瞬態保護功能，自動自檢功能增強了這種可靠性。可以脫機存儲感應卡讀卡器、指紋讀頭和人臉識別門禁終端的wiegand 26及wiegand 34格式的讀卡信息、時間信息和當時的狀態信息。廣泛應用于門禁、考勤、會議簽到、在線巡更、訪客門禁管理、停車場管理等感應式IC卡的應用系統，通過一套軟件進行管理，實現一卡、一庫真正的一卡通管理應用。
MK系列專業門禁控制器是智能網絡型新一代門禁產品，采用8位超強網絡處理器，結合海量存儲器研制，實現真正的網絡化數據交換，數據高速運算與超大用戶數據管理?？刂破魉休斎肟诠馀焊綦x，所有繼電器輸出帶有瞬間過壓保護，增強了控制器的穩定性和實用性?？刂破髋c讀卡器之間采用wiegand 26和wiegand 34通訊格式，控制器與管理電腦之間采用TCP/IP網絡，真正實現網絡化數據管理，本控制器可以管理1個門，并且支持2.6萬的用戶數據，10萬筆事件記錄儲存，提供1組7A門鎖繼電器輸出。全網絡化組網管理使工程布線更加輕松、方便、靈活。
依靠國際先進水平的調整運算電路以及Flash海量存儲技術設計，反應速度勝人一籌。具有獨立自主的知識產權和開放式的數據通訊協議，使您的系統集成更加便捷，享受更加周到、細致、尖端的技術支持。
MK系列門禁控制器采用一卡通管理系統作為系統軟件，該系統軟件支持SQL與ACCESS兩種數據庫，支持WIN XP、WIN 2003、WIN 7、WIN 10等電腦操作系統平臺。一卡通管理系統采用了八大塊模塊化結構設計：系統數據模塊、系統圖文監控模塊、人事管理模塊、門禁系統模塊、考勤系統模塊、電梯門禁模塊、在線巡更系統模塊、會議簽到模塊等于一體。平易近人的Windows軟件操作界面，簡單實用，功能強大，無需專業知識即刻輕松掌握，安裝快捷，培訓輕松，操作簡易。
MK系列門禁控制器不但擁有常用的門禁標準功能，例如：脫機運行、讀卡開門、密碼開門、讀卡+密碼開門、手動輸入卡號+密碼開門、實時監控、異常監控、照片顯示、海量存儲、靈活的權限設置、遠程開門、遠程鎖定、多用戶管理、批量和少量快速設置、方便查詢、報表統計、格式修改和打印、輸出到Excel文件、常開卡開門、定時開門、時段常開、鍵盤操作、門禁考勤、64組開門時段、節假日管理、門長時間未關閉報警、非法卡刷卡報警、首卡開門、非法闖入報警、定時開門、電子地圖等功能。
而且還擁有很多專業或者行業用戶（銀行、金庫、電信、電力、移動、監獄、公安等）的實用性功能，例如：界面鎖定、匪警報警（未注冊卡報警、脅迫報警、開門超時報警、門磁報警、黑名單報警）、煙感報警、防盜報警、消防聯動、反潛回防尾隨、雙門互鎖、多門互鎖、多卡開門、區域人數查詢、門內人數限制、內外讀卡開門、防探測鎖定、讀卡器校驗、全卡開門、全卡開門+自動注冊、主板蜂鳴器開關、時鐘自我修復、內外認證開門等功能。除了提供以上功能外，還為MK系列門禁控制器加入了市面其它同類產品沒有或少有的技術，如：讀卡器線路異常檢測與提示、系統環境溫度檢測、輸入電源溫度監測、門禁在線巡更、門禁會議簽到、卡有效期過期提前提示、智能的時鐘誤差每天自我修正、出門開關受時間段控制、門禁讀卡拍照、防盜報警主機功能、讀卡間隔設置、門磁報警時間段管理、通信加密數據、卡片有效次數、容量擴展、WIEGAND鍵盤讀卡器發卡等功能。
同時，管理軟件還具有其它豐富實用的功能，例如，考勤管理功能、會議簽到管理功能、在線巡更管理功能、梯控管理系統、多方安全認證系統、訪客管理軟件等一卡通管理軟件。
產品特性
■海量存儲和掉電保護數據結構
可以脫機存儲2.6萬張注冊卡管理權限，10萬條事件存儲記錄。采用非易失性閃存芯片組，停電后數據保存10年。
■采用高速網絡處理器
采用8位超強網絡處理器，結合海量存儲器研制，實現真正的網絡化數據交換，數據高速運算與超大用戶數據管理。即使?jié)M存2.6萬個用戶權限時，刷卡后也可以瞬間開門，沒有任何感覺延時。
■防死機軟件狗電路和自檢電路設計
在電力充沛的前提下，電路會自動檢測系統是否死機，如果死機會在瞬間自動智能重啟，感覺系統正常好像永不死機。
■實時時鐘防丟失精準電路設計
采用“精工”技術的內置時鐘模塊，即使短路時鐘信息也不丟失，不通電也能維持時鐘運行20年，時鐘精度高，無需經常校準。
■三級防雷防浪涌電路設計（突波過壓保護）
采用高級別三級防雷設計，通過國際標準仿感應雷5000V連續50次放電測試，通過EMI（電磁干擾）及電氣性能質量檢測。相應的防浪涌、防突波、防過壓、抗靜電的指標也在較高檔次。
■免跳線自適應故障自動隔離智能通訊電路設計
標準TCP/IP 10/100M自適應自檢性通訊總線結構，具備通訊檢測和自斷開功能，不會因?yàn)榫植康耐ㄓ嵐收嫌绊懣偩€的通訊質量，用于大規模聯網門禁工程。
■大負載繼電器輸出電路設計
可以外接除電鎖外更大電流負載，以應用到門禁以外的權限控制領域。即使質量不太好的大電流電鎖都不會對繼電器造成疲勞傷害。
■報警輸出及消防聯動擴展板電路設計
可外接擴展板進行報警聯動作用：可接消防報警輸入輸出、匪警輸入輸出、煙感報警輸入輸出、防盜報警輸入輸出等擴展使用。實現匪警報警【包含未注冊卡報警、防拆報警、門磁報警（非法闖入報警）、開門超時報警（門長時間未關閉報警）、脅迫密碼報警和黑名單報警功能】、智能聯動（煙感報警、防盜報警）、消防報警（火警報警）收到消防信號自動打開門便于逃生等功能，滿足門禁高端用戶的需求。
■防錯接電路設計
系統在很多工程商施工容易出錯的地方進行了大量的防錯接設計，例如：讀卡器電源接反或短路，讀卡器的數據線不小心接了電源，甚至通訊線不小心接了交流電等。無需更換保險，無需返廠維修，將錯誤的接線解除，重新接好即可。保證了施工周期，降低了施工成本。
門禁控制器開啟讀卡器數據校驗和接錯判斷，如果外接讀卡器的數據線接錯或接反，讀卡器刷卡后軟件自動錯誤提示讀卡器數據不可識別，或WG0和WG1線接反。
■控制器具有門禁管理功能
◆標準功能：脫機運行、讀卡開門、密碼開門、讀卡+密碼開門、手動輸入卡號+密碼開門、實時監控、異常監控、照片顯示、海量存儲、靈活的權限設置、遠程開門、遠程鎖定、多用戶管理、批量和少量快速設置、方便查詢、報表統計、格式修改和打印、輸出到Excel文件、常開卡開門、定時開門、時段常開、鍵盤操作、門禁考勤、64組開門時段、節假日管理、門長時間未關閉報警、非法卡刷卡報警、首卡開門、非法闖入報警、定時開門、電子地圖等功能。
◆專業功能：界面鎖定、匪警報警（未注冊卡報警、脅迫報警、開門超時報警、門磁報警、黑名單報警）、煙感報警、防盜報警、消防聯動、反潛回防尾隨、雙門互鎖、多門互鎖、多卡開門、區域人數查詢、門內人數限制、內外讀卡開門、防探測鎖定、讀卡器校驗、全卡開門、全卡開門+自動注冊、主板蜂鳴器開關、時鐘自我修復、內外認證開門卡片回傳、記錄修復等功能。
◆全新功能：我們提供以上功能外，還為MK系列門禁控制器新加入了市面其它同類產品沒有或少有的全新技術，如：讀卡器線路異常檢測與提示、控制器環境溫度檢測、輸入電源溫度監測、門禁在線巡更、門禁會議簽到、卡有效期過期提前提示、智能的時鐘誤差每天自我修正、出門開關受時間段控制、門禁讀卡拍照、讀卡間隔設置、門磁報警時間段管理、通信加密數據、卡片有效次數、WIEGAND鍵盤讀卡器發卡等新功能。
■控制器具備考勤管理功能
考勤管理模塊可以設置門禁控制器的考勤點、考勤班次、自動排班、考勤人員、考勤排班表、節假日、請假類型、加班、請假、出差、簽到、刷卡明細、考勤報表等功能。門禁讀卡開門的同時數據存儲在門禁控制器，我們只要將門禁的讀卡數據用于考勤分析就可以得到考勤結果與報表。
◆考勤班次：自定義考勤班次，可以設置正常班、早、中、晚班，每個班次可以設置四個上下班時間點，也可以設置跨天班次。
◆自動套班：很多時候一些崗位因?yàn)楣ぷ餍枰舷掳嗖灰?guī)律，有時候上早班，有時候突然上晚班，所以我們建議使用自動套班功能。自動套班是指人員讀卡數據自動根據最合適的方式套用上班組，實現自動的套班考勤。解決了上班不規律的問題。
◆部分人員考勤：某些特殊職位，例如總經理或者需要經常外出的崗位，這部分員工可以不需要打卡，軟件可以設置其不參加考勤，報表中可以屏蔽不顯示這些人的讀卡記錄。
◆節假日：可以設置五一、元旦、國慶等假期，也可以自己定義，例如“廠慶”等，完全智能解決國慶等長假的考勤設置問題。國慶長假是我國近年來實施的政策，政府會將國慶節之前的一個周末調到和國慶節假期一起休，形成長假期，而找一個相近的周末補班。許多軟件無法對這個特殊情況進行考勤管理而形成考勤漏洞。
◆請假：可以單個添加或批量添加員工請假信息，請假類型（事假、病假、婚假、產假、年休假、其他假等假期）可以自定義設置，請假原因可以手動備注。
◆刷卡明細：刷卡明細是指讀卡考勤的詳細記錄，可以用流水報表體現出來，提供參考。
◆考勤報表：考勤報表是刷卡記錄結合排班類型而計算出來的考勤結果報表，可以導出Excel表格供查詢分析并打印。
■控制器具備在線巡更功能
控制器的在線巡更功能包括巡更路線、巡更人員、巡更計劃、巡更簽到、采集巡更記錄、巡更讀卡記錄、巡更報表、巡更地圖等。
◆巡檢路線：定義巡更時巡查刷卡的順序，路線中包含要完成一次巡更檢查所需要到達的地點和檢查順序?？稍O(shè)置路線第一個巡檢點至最后一個巡檢點需要的時間，以及上一次巡更完畢后至下一次巡更開始之間的時間。
◆巡更人員：公司全部員工都有門禁卡，可以指定負責巡檢的巡檢員的門禁卡具備巡檢功能，只有定義好人員才會被納入巡更報表的統計及巡更的監控中。
◆巡更點：定義巡邏時刷卡的具體地點，公司的門禁點可能有很多，可以設置只有其中部分門禁點兼做巡檢地點，指定后使得設置更加清晰準確便捷?？梢栽O(shè)置巡查時刷卡的地點順序，以及兩個地點之間的巡查時行走間隔時間和誤差時間。例如定義A地點和B地點間隔時間10分鐘，允許誤差5分鐘，那么當巡查人員A地點巡查完畢后需要在15分鐘內走到B地點。
◆巡更計劃：彈性巡檢計劃，可以設置遲到或者早到多少分鐘算巡檢正常，超過多少時間算漏檢?？梢远x多個巡檢計劃，每一巡檢計劃適用于不同的巡檢人員。
◆巡更報表：一目了然的巡檢報表，可以看到所有巡檢任務的巡檢情況，是否遲到、早到、漏檢。
■控制器具備會議簽到功能
會議簽到包括會議室管理、會議管理、實時簽到、統計報表四個模塊。
◆會議室管理：添加會議室，以控制器的門為單位，一個會議室可以添加多個門為會議簽到門禁點。
◆會議管理：可以設置會議的名稱、地點、開始時間、簽到起始和截止時間、會議內容。會議地點就是選擇添加的會議室，以及選擇參加會議的人員，人員身份可以是列席、代表、旁聽、邀請、工作人員或者其他人員。
◆實時簽到：選擇其中一個會議名稱，實時監控會議簽到數據，忘記帶卡簽到的人員可以手動簽到或者請假處理。信息展示投放到大屏幕中，顯示刷卡簽到人員的信息包含姓名、職務、部門、刷卡時間、身份（例如列席、代表等身份），顯示會議名稱、會議時間，還顯示應到人數、簽到人數和請假人數。
◆統計報表：可以實時顯示應到、實到、請假、遲到、未簽到和與會率，并生成相應的統計報表并導出Excel表格。
■系統擴展功能
門禁控制器除了具有門禁、考勤、在線巡更、會議簽到功能之外，所使用的這套管理系統還具有聯網梯控管理、脫機梯控管理、脫機門禁管理、訪客管理、多方認證管理等功能，通過SQL數據庫，可以結合我司消費管理系統、停車場管理系統，可以實現集門禁、考勤、巡更、電梯、會議簽到、消費、水控、電控、停車場收費等一體化，實現一卡通、一個數據庫統一管理。
■門禁控制器外接電鎖接線說明：
1）通電關型鎖：電插鎖或磁力鎖的正確接線，電鎖的正極接到控制器輸出端的NC，電鎖的負極接到電源的GND，控制器的COM接到電源的+12V。
2）通電開型鎖：電控鎖或電鎖口的正確接線，電鎖的正極接到控制器輸出端NO，電鎖的負極接到電源的GND，控制器的COM接到電源的+12V。
■布線要求：
1）AC 220V交流電源線：建議使用3×1.0平方毫米線材，電源線的地線建議接地防止漏電；
2）電鎖線：必須使用2×1.0平方毫米線材，線路走線最大長度不應超過50米；
3）TCP/IP通信線：門禁控制器通訊時請采用標準網線，線路走線最大長度不應超過100米；
4）讀卡器線：建議采用8×0.5平方毫米線材，線路走線最大不應超過80米；
5）門磁或出門開關線：建議采用2×0.5平方毫米線材，線路走線最大長度不應超過100米。
技術參數
|
參數名稱 |
MK01.net |
MK02.net |
MK04.net |
|
產品圖片 |
|
|
|
|
產品名稱 |
單門雙向網絡型門禁控制器 |
雙門雙向網絡型門禁控制器 |
四門雙向網絡型門禁控制器 |
|
功能描述 |
可以管一個門的進門刷卡/按指紋/按密碼/面部識別和出門按鈕，或者進出門都刷卡/按指紋/按密碼/面部識別。 |
可以管兩個門的進門刷卡/按指紋/按密碼/面部識別和出門按鈕，或者進出門都刷卡/按指紋/按密碼/面部識別。 |
可以管四個門的進門刷卡/按指紋/按密碼/面部識別和出門按鈕，或者進出門都刷卡/按指紋/按密碼/面部識別。 |
|
接讀卡器數量 |
一對 |
兩對 |
四對 |
|
可控制門輸出 |
一組 |
兩組 |
四組 |
|
開門按鈕接口 |
一組 |
兩組 |
四組 |
|
門磁接口 |
一組 |
兩組 |
四組 |
|
繼電器輸出 |
一組 |
兩組 |
四組 |
|
產品檔次 |
中高端 |
中高端 |
中高端 |
|
客戶對象 |
DC、系統集成商 |
DC、系統集成商 |
DC、系統集成商 |
|
卡片容量 |
2.6萬張 |
2.6萬張 |
2.6萬張 |
|
指紋/面部信息號碼容量 |
2.6萬個 |
2.6萬個 |
2.6萬個 |
|
記錄容量 |
10萬條 |
10萬條 |
10萬條 |
|
卡登記方式 |
直接輸入卡號登記、在發卡機或前端讀卡器上登記。 |
直接輸入卡號登記、在發卡機或前端讀卡器上登記。 |
直接輸入卡號登記、在發卡機或前端讀卡器上登記。 |
|
指紋/面部登記方式 |
在前端指紋/面部讀頭上登記 |
在前端指紋/面部讀頭上登記 |
在前端指紋/面部讀頭上登記 |
|
通訊方式 |
TCP/IP 10M/100M自適應 |
TCP/IP 10M/100M自適應 |
TCP/IP 10M/100M自適應 |
|
TCP/IP通訊 |
可通過局域網、廣域網管理門禁控制器，客戶可以任意選擇，網絡管理軟件，可輕松管理多臺設備。 |
可通過局域網、廣域網管理門禁控制器，客戶可以任意選擇，網絡管理軟件，可輕松管理多臺設備。 |
可通過局域網、廣域網管理門禁控制器，客戶可以任意選擇，網絡管理軟件，可輕松管理多臺設備。 |
|
跨網段連接 |
可以 |
可以 |
可以 |
|
下載速度 |
快 |
快 |
快 |
|
最大聯網數 |
不限 |
不限 |
不限 |
|
最大聯機距離 |
控制器到管理電腦最大聯機距離：TCP/IP通訊方式：視網絡覆蓋范圍定。 |
||
|
外接讀卡器數據格式 |
Wiegand26或Wiegand34 (兼容該協議下的一切讀卡器、指紋讀頭或面部識別讀頭，例如Motorola、HID、EM、Mifare one等)。 |
||
|
讀卡器接口 |
提供TTL電平信號，12V DC，500mA讀卡器電源。 |
||
|
接線端子 |
采用可拆卸式接線端子。 |
||
|
讀卡器連接電纜 |
5芯屏蔽線，最長100米。 |
||
|
讀卡器與控制器聯機距離 |
讀卡器到控制器最大聯機距離100米，建議80米內。 |
||
|
驗證速度 |
≤0.1秒 |
≤0.1秒 |
≤0.1秒 |
|
LED指示燈 |
紅、黃雙色LED指示燈。 |
紅、黃雙色LED指示燈。 |
紅、黃雙色LED指示燈。 |
|
工作電壓 |
額定電壓12V（±20%）DC，待機電流≤50mA，工作電流≤500mA。 |
額定電壓12V（±20%）DC，待機電流≤50mA，工作電流≤500mA。 |
額定電壓12V（±20%）DC，待機電流≤50mA，工作電流≤500mA。 |
|
電鎖控制 |
6A/12VDC繼電器輸出 |
6A/12VDC繼電器輸出 |
6A/12VDC繼電器輸出 |
|
開門延時時間 |
0.5-65535秒可調 |
0.5-65535秒可調 |
0.5-65535秒可調 |
|
驗證方式 |
前端可接WG26或WG34數據格式輸出的感應ID/IC卡讀卡器、二維碼讀卡器、指紋讀頭或面部識別讀頭，支持單卡、刷卡+密碼、純密碼、指紋、指紋+密碼、人臉、人臉+指紋、人臉+密碼、人臉+刷卡、多卡、多指紋、多人臉等多種驗證方式。 |
||
|
報警功能 |
在門禁管理軟件實時聯網監控情況下（且門禁控制器未外接報警輸出和消防聯動擴展板情況下），電腦軟件界面具有報警提示功能，支持匪警報警【包含未注冊卡報警、防拆報警、門磁報警（非法闖入報警）、開門超時報警、脅迫密碼報警和黑名單報警功能】，并驅動電腦音箱予以聲音報警。在門禁控制器外接報警輸出和消防聯動擴展板情況下，軟件還具有煙感報警、防盜報警、消防報警（火警報警）功能，并驅動電腦音箱予以聲音報警。 |
||
|
報警輸出及消防聯動功能 |
如果不連接MK-LDA報警輸出及消防聯動擴展板（需另購），只具備軟件界面的報警提示，并驅動電腦音箱予以報警。如果連接MK-LDA報警輸出及消防聯動擴展板（需另購），則具備硬件報警輸出功能。連接擴展板后有四組報警輸入輸出功能，煙感報警、防盜報警、匪警報警【包含未注冊卡報警、防拆報警、門磁報警（非法闖入報警）、開門超時報警、脅迫密碼報警和黑名單報警功能】、消防報警（火警報警）等四組報警輸入輸出，報警輸入接口可以外接煙感報警器、防盜報警主機、消防報警器等設備。報警輸出接口可以外接報警喇叭、消防警鈴等設備。 |
||
|
實時監控（實時通訊） |
有 |
有 |
有 |
|
門禁時段功能 |
開門時段有64組，每組管理星期一至星期天，每天有8個時段可設置。 |
||
|
考勤功能 |
有 |
有 |
有 |
|
在線巡更功能 |
有 |
有 |
有 |
|
會議簽到功能 |
有 |
有 |
有 |
|
防盜報警功能 |
有。需要選配報警聯動擴展板。 |
有。需要選配報警聯動擴展板。 |
有。需要選配報警聯動擴展板。 |
|
強制門狀態為常開或者常閉 |
有 |
有 |
有 |
|
遠程開門功能 |
有 |
有 |
有 |
|
多卡同時驗證后開門功能 |
有 |
有 |
有 |
|
定時常開門 |
有 |
有 |
有 |
|
電子地圖功能 |
有 |
有 |
有 |
|
首卡開門功能 |
有 |
有 |
有 |
|
互鎖功能 |
無 |
有 |
有 |
|
防潛回功能 |
有 |
有 |
有 |
|
權限組管理功能 |
有 |
有 |
有 |
|
重復讀卡間隔時間 |
有。讀卡時間間隔1-65535秒可調。 |
有。讀卡時間間隔1-65535秒可調。 |
有。讀卡時間間隔1-65535秒可調。 |
|
內外讀卡開門 |
有。進出門讀卡器同時（時間間隔不能超過10s）刷卡才能有效開門。 |
||
|
外接密碼鍵盤功能 |
有（卡＋密碼，超級通行密碼），可通過讀卡器鍵盤進行發卡、刪除、設置常開和常閉等功能。 |
||
|
遠程鎖定功能 |
鎖定后的門禁不能用出門開關和刷卡開門。解除鎖定后功能恢復。 |
||
|
區域人數監控功能 |
有?？蓪?shí)時顯示進入該區域人數和已離開人員數量。 |
||
|
門內人數限制功能 |
有。可以設置每個門最大進入人數限制。 |
||
|
開門次數限制功能 |
有。開門次數是按控制器計算的，在控制器所管理門中，出門或進門一次就會減去一次開門次數。 |
||
|
拓展功能 |
選配網絡攝像機可以實現刷卡拍照功能，選配LED電子顯示屏可以實現進出人員數量顯示并統計在公告屏上，也可以使用LCD電視機展示刷卡信息并語音播報（電視機的分辨率為3840×2160）。 |
||
|
拓展系統 |
可以統一數據庫管理梯控系統、訪客系統、多方認證系統。這些拓展系統與門禁管理系統所屬同一數據庫同一套管理平臺軟件。 |
||
|
后備電源 |
無，可選配。 |
無，可選配。 |
無，可選配。 |
|
停電保護措施 |
高速閃存設計，斷電保存10年。 |
高速閃存設計，斷電保存10年。 |
高速閃存設計，斷電保存10年。 |
|
自檢功能 |
有 |
有 |
有 |
|
硬件看門狗 |
具備 |
具備 |
具備 |
|
運行環境溫度 |
-5℃～65℃ |
-5℃～65℃ |
-5℃～65℃ |
|
運行環境濕度 |
10-90%RH，無冷凝 |
10-90%RH，無冷凝 |
10-90%RH，無冷凝 |
|
軟件數據庫 |
Access或SQL Server |
Access或SQL Server |
Access或SQL Server |
|
語言選擇 |
簡體中文、英文 |
簡體中文、英文 |
簡體中文、英文 |
|
產品尺寸 |
157(長)×108(寬)mm |
157(長)×108(寬)mm |
212(長)×108(寬)mm |
|
機箱電源尺寸 （機箱電源另購） |
273mm×228mm×65mm |
273mm×228mm×65mm |
273mm×228mm×65mm |
|
配套電源功率 |
12VDC 4-7A |
12VDC 4-7A |
12VDC 4-7A |
|
配套機箱電源圖片 |
|
||
門禁控制器接線圖
圖1--門禁控制器接線圖
各種方式聯網通訊示意圖

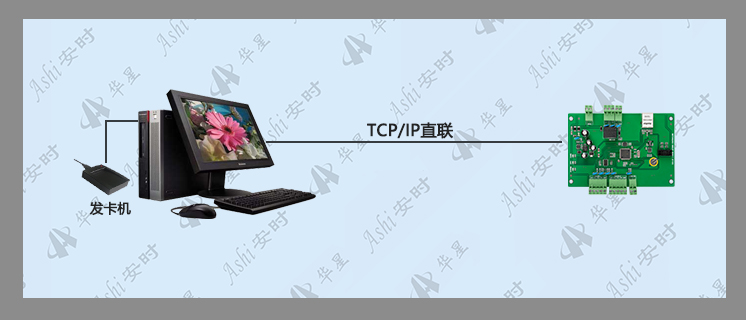

Ⅰ、直連通訊示意圖
圖2--直連通訊示意圖

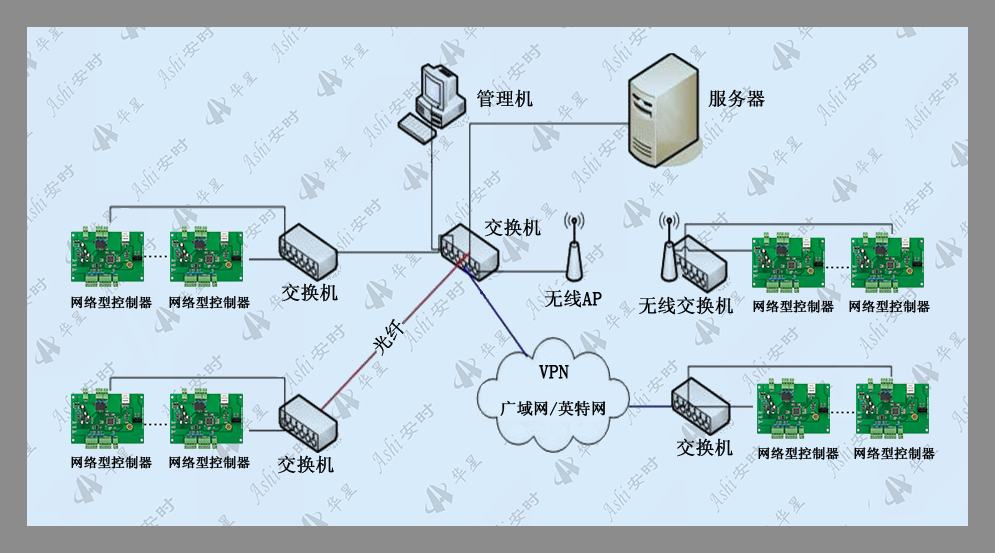

Ⅱ、聯網通訊示意圖
圖3--聯網通訊示意圖
各種網絡聯網通訊示意圖
圖4--各種網絡聯網通訊示意圖
門禁系統拓?fù)涫疽鈭D
圖5--門禁系統拓?fù)涫疽鈭D
