產品介紹
產品特性
■性能穩定，質量可靠
性能穩定，具有開機自動調諧功能，先進的防死機電路設計，防浪涌、防錯接保護。外殼采用全防水、防塵封裝設計，適用于惡劣工作環境，耐低溫、抗高溫，可在室內外隨意安裝使用，D0、D1輸出，可與任意Wiegand26/34控制器主機連接使用。蜂鳴器聲音清脆響亮，不易受干擾變調。
■穿透性好，使用方便
不受車輛防護膜（如防爆隔熱膜）影響，可穿透任何汽車防爆隔熱膜（包括含金屬絲的防爆膜），適用于所有車輛。電子標簽放置到車內，無需搖窗戶可自動識別感應，不停車，不開窗讀卡；惡劣的天氣車主不再受車窗外的風雨雪影響。
■方向定位，互不干擾
具有方向定位功能，讀卡器定向識別。本設備采用紅外定位和射頻傳輸同步通訊技術，雙通道工作模式，機器發送80度紅外掃描定位信號，遠距離卡發送的射頻數據（卡號）只有在讀卡器紅外掃描信號范圍內才能交換，讀卡器紅外掃描范圍以外區域，遠距離卡與讀卡器之間數據不進行交換（讀卡區80度以外不讀卡）。讀卡器綜合了機身碼識別技術、碼分多址等技術，讀卡器之間無相互干擾，抗金屬屏蔽設計，抗干擾能力強，具有良好的抗干擾性和嚴格的方向性，即使兩讀卡器緊挨著，只要紅外區不迭加就不會造成干擾，有效解決前后左右鄰近車道互擾問題。本設備出廠時設有機身碼，設備在發送80度的掃描信號時將機身碼同時發送，卡片被掃描信號喚醒后發射卡號的同時附帶發送該設備機身碼，讀卡器收到卡號及機身碼后進行驗證，與本設備機身碼相符的卡號有效，與本設備機身碼不符合的卡號自動不識別。多臺設備同時使用時，需要設置不同的機身碼，徹底解決臨近車道或多車同時讀卡的串號干擾等諸多問題。
■接口豐富，拓展性好
讀卡器具有多種通訊接口輸出，同時具備韋根26、韋根34、主動RS485、被動RS485等多種傳輸格式，兼容多種控制器系統。具有良好的拓展性，可在停車場、高速公路、遠距離識別領域通用。符合國際標準的接線方式，與控制器之間的數據傳輸距離遠，可達100米左右。
■排隊閱讀，功能強大
讀卡器使用排隊閱讀工作方式，一次只接受一張卡。讀卡器有4組撥碼開關，可進行數據格式傳輸、壓地感讀卡、進出通道多種功能設置（本設備有壓地感觸發讀卡和自動讀卡兩種方式，出廠默認為自動讀卡方式）。讀卡速度快，讀卡距離遠，具有良好的方向性，讀卡距離可控制（0～20米可調，我們建議設備信號覆蓋離閘桿前方6米范圍最佳），10～60公里時速可不停車讀卡。
■不停車刷卡，經濟效益好
使用遠距離讀卡器可實現不停車讀卡，大大減少了停車排隊開窗刷卡之弊病；既節省了無謂的汽車耗油（每年每輛車節油約60升），又減少車輛出入高峰時堵車排隊和浪費資源等現象。上下坡道、彎道出入口也可不停車讀卡，避免車輛熄火，半坡起動。
■無電磁輻射，無信號衰減
本產品是光激勵、TDMA、休眠喚醒、藍牙通信等高新技術的結晶。433MHZ頻率，讀卡器和電子標簽沒有讀卡時沒有電磁輻射，讀卡時約10毫瓦（約為手機的二十分之一），對人體不會造成任何傷害。讀卡器讀卡距離0～20米調節，電子標簽和讀卡器長期工作不存在信號衰減。
■安全性能高，使用壽命長
讀卡器采用純工業級制造，超強防雷功能，電路每級設計都具有防護功能，全天候室內外工作，無需維護。射頻功率小于10毫瓦，不受無委管制。與本設備配合使用的遠距離卡采用最新的休眠激活方式工作，被動式發送卡號，待機時無能量消耗；卡片進入讀卡器信號掃描范圍時，卡片被激活，自動打開電源發送卡號；卡片離開讀卡器掃描范圍后，自動關閉電源進入休眠，大大延長卡片使用壽命。遠距離卡使用大容量鋰亞電池，使用壽命5年以上，采用純數字式進口射頻基站芯片，無誤碼設計，穩定性好，產品抗干擾、抗衰老能力強，不受其它通信產品干擾（如：手機等無線通信產品），手機通話不會燒卡。
■使用說明：
遠距離讀卡器通電后，蜂鳴器連續短促鳴響數聲（6聲），此時設備進入自檢和自動調諧過程，以保證設備進入最佳工作狀態。當設備自檢完成后，蜂鳴器長鳴一聲，設備自動調諧完畢并進入正常工作狀態。當卡接近遠距離讀卡器時，蜂鳴器響一聲表示發送數據。在讀卡后，若感應卡仍在射頻感應區內，遠距離讀卡器將不重讀該卡號，不做任何提示，也不發送數據。同一張感應卡，讀卡后迅速離開射頻感應區又馬上進入該區時，遠距離讀卡器將不重讀該卡號，兩次讀卡之間的間隔短于500mS，不發送數據。不同感應卡分別進入射頻感應區范圍，遠距離讀卡器將依次連續讀卡，并輸出數據。
應用領域
◆ 黨政軍機關，企事業單位內部停車場。
◆ 無人值守地下車庫，月卡車庫，專用車庫。
◆ 花園別墅，住宅小區，商務大廈。
◆ 金融保險，社會公共場所。
技術參數
|
指 標
|
參 數
|
指 標
|
參 數
|
|
產品型號
|
AS26-Y12
|
所屬類別
|
遠距離感應卡讀卡器。
|
|
讀卡速度
|
≤0.1秒
|
讀卡模塊
|
工作頻率為433MHz的遠距離感應卡讀卡模塊。
|
|
刷卡間隔
|
≤0.5秒
|
支持卡類型
|
工作頻率為433MHz的遠距離專用感應卡。
|
|
數據傳輸
|
實時
|
工作模式
|
光激勵定位、TDMA藍牙通信、休眠喚醒。
|
|
傳輸距離
|
≤100米
|
供電方式
|
通過專用電源供電或專用適配器供電。
|
|
標簽協議
|
TDMA
|
適配器
|
AC110V～220V/DC+12V。
|
|
通訊方式
|
RS232/485
|
紅外發送頻率
|
38KHZ
|
|
讀卡角度
|
80度
|
射頻接收頻率
|
433MHZ
|
|
工作電壓
|
12V～18V直流
|
數據輸出格式
|
國際標準Wiegand 26/34bit。
|
|
工作電流
|
4A
|
讀卡感應距離
|
0～20米（可調）
|
|
靜態電流
|
50mA
|
外殼材料
|
PVC及噴塑。
|
|
藍牙功率
|
≤10mW
|
天線裸板尺寸
|
121(L)×100(W)×30(H)mm
|
|
工作溫度
|
-30℃～75℃
|
整體外型尺寸
|
260(L)×110(W)×1185(H)mm
|
|
工作濕度
|
10%～95%RH
|
產品重量
|
13KG
|

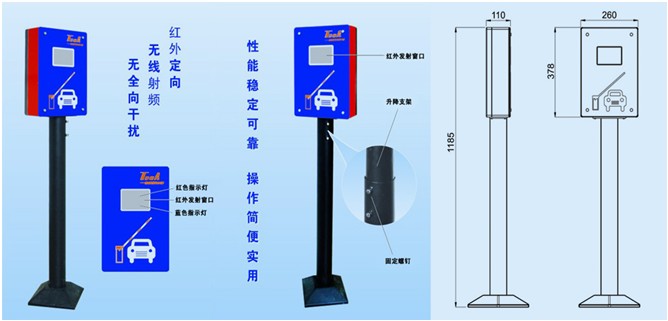

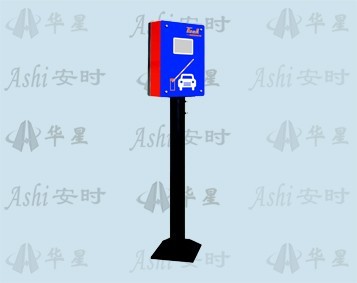

產品圖示
.jpg)

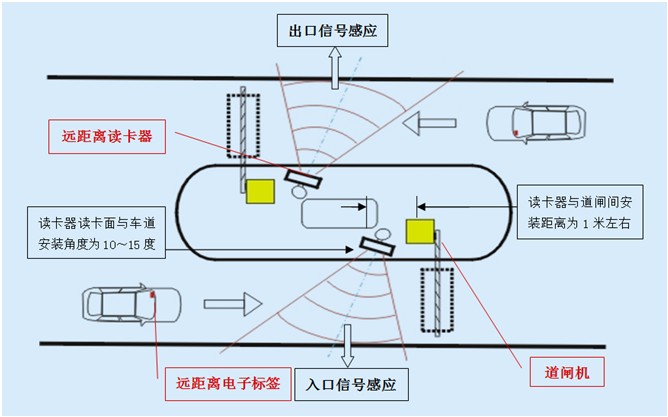

讀卡器的安裝調試
.jpg)
1）讀卡器安裝位置及高度
A、讀卡器支架安裝在道閘機前，與道閘間安裝距離為1米左右，位置以互不干涉為準，讀卡器的正面朝向來車方向。
B、讀卡器安裝高度：1.5米（可根據現場車輛的高度酌情調整，一般讀卡器的安裝高度比卡片安裝高度高出0.5～1米之間為最佳）。
2）讀卡距離調節
讀卡距離遠、近根據讀卡器發送的信號范圍所決定，當讀卡面角度與車道垂直時，讀卡距離最短；反之，當讀卡面朝向車開的方向角度越小，讀卡距離則越遠。
3）讀卡信號強度調節
讀卡信號強度的調節是為了增加讀卡靈敏度，克制因信號太強引起的不必要的干擾和誤動作。當信號強度開關全部調至OFF狀態時，信號強度進入全自動調節方式，如果有一個或多個開關調至ON狀態，信號的強度調節進入手動調節方式，開關由弱到強，全部為ON時信號為最強狀態。
4）讀卡角度調節
讀卡器角度調節步驟如下：
A、先將讀卡器的紅外窗口對準來車方向，開啟讀卡器。
B、將卡片安裝到測試車內。
C、將車子開到最佳讀卡位置（一般是離道閘桿4～5米）。
D、調整讀卡器的水平方向（從來車方向往路對面方向做緩慢調整）直至不讀卡，然后回調10度即可。

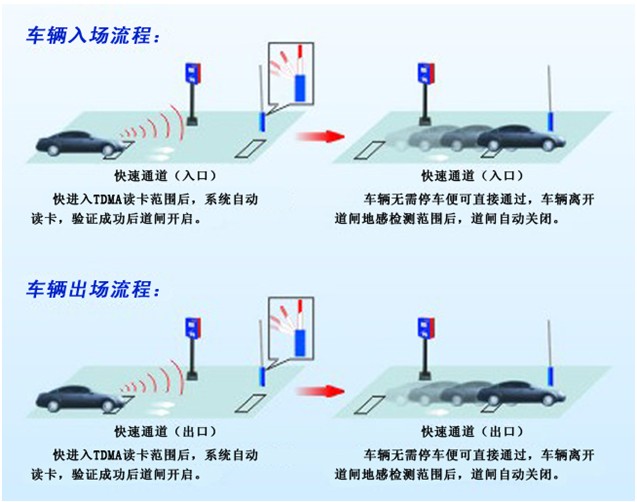

進出流程
.jpg)
TDMA技術讓您無需停車刷卡，便可快速進出停車場。不停車收費系統（ETC）的收費電子化，不僅允許車輛高速通過，大大提高道路的通行能力，有利于提高營運效益；同時也可以降低收費口的噪聲和廢氣排放，對收費站的規模，節約基建費用和管理費用以及環保具有非常重要的現實意義。
注意事項
1）讀卡器上電后，紅色LED指示燈會常亮。之后藍色LED以閃爍點亮的方式指示出機身地址碼（范圍1～8）；如機身碼為4，則藍色LED閃爍點亮4次。最后進入讀卡狀態，當讀卡區卡片被讀取時，紅藍LED燈會交替顯示，無卡時只亮紅色LED燈。
2）卡片光激活窗口在太陽光照射下會比室內讀卡距離近（太陽光有較強的紅外干擾），可將讀卡器紅外光調大些（調節SW2、SW3）。反之室內調小些。安裝調試時注意調整好此項參數。
3）異常處理（簡易故障排除）
讀卡器現場應用常見異常處理表：
|
故障現象
|
可能導致故障的原因
|
處理辦法
|
|
設備電源燈不亮
|
①電源開關沒有打開。
|
①打開電源開關。
|
|
②電源模塊損壞。
|
②更換電源模塊。
|
|
|
電源LED紅色燈常亮但不讀卡
|
①設備死機。
|
①斷電再上電重啟設備。
|
|
②讀卡模塊損壞。
|
②換另一臺設備試試。
|
|
|
③卡片損壞。
|
③換另一張卡試試。
|
|
|
在讀卡區沒有電子標簽時設備藍色信號指示燈閃爍或常亮
|
①有同頻（433MHz）無線電信號干擾。
|
①找到干擾源并做處理。
|
|
設備藍色信號指示燈閃爍但是不能讀到電子標簽
|
①有同頻（433MHz）無線電信號干擾。
|
①找到干擾源并做處理。
|
|
②同時有多張電子標簽進入讀卡區。
|
②將多余的電子標簽移出讀卡區。
|
|
|
不能讀到電子標簽且設備的藍色指示燈不亮
|
①電子標簽損壞或電源開關未打開。
|
①換電子標簽或打開電源開關。
|
|
②天線板損壞。
|
②換天線板。
|
|
|
設備的讀卡距離近
|
①設備紅外發射窗口有遮擋物。
|
①移開遮擋物。
|
|
②卡片光激活窗口沒對準設備。
|
②校準卡片位置。
|
|
|
③卡片內電池電量低或損壞。
|
③更換電池。
|
|
|
④同時有多張卡進入讀卡區。
|
④將多余的電子標簽移走。
|
|
|
⑤電子標簽損壞。
|
⑤換卡。
|
|
|
⑥天線板損壞。
|
⑥換天線。
|
|
|
讀卡斷斷續續
|
①卡片處在有效讀卡區邊緣。
|
①調整卡片位置。
|
|
②卡片光激活窗口沒對準設備。
|
②調整卡片位置。
|
|
|
③有多張卡進入讀卡區。
|
③將多余的電子標簽移走。
|
|
|
④附近有同頻（433MHz）干擾源。
|
④找到干擾源并做處理。
|
|
|
設備讀卡但無數據輸出
|
①通信線路故障。
|
①檢查通信線路。
|
|
②通信設置不匹配。
|
②重新設置相關參數。
|
